CompatívelZoll 15Pin ECG EKG Cable com 10 fios condutores para as séries M e E, IEC/Grabber
Um eletrocardiograma (ECG) é um teste simples que pode ser usado para verificar o ritmo cardíaco e a atividade elétrica. Sensores ligados à pele são usados para detectar os sinais elétricos produzidos pelo seu coração cada vez que ele bate.
Descrição
Nome do produto: Cabo EKG de conexão direta com fios condutores
OEM/ODM: Sim
♦ Marca compatível: Zoll
♦ Modelo compatível:
Este é um cabo de paciente de 1 passo Zoll compatível de uma peça e moldado para desfibriladores das séries E e M. Inclui cabo de tronco e derivações de membro e V. Cabo de 11 pés.
OEM#: 8000-1007-01, 8000-1007-02
Especificação:

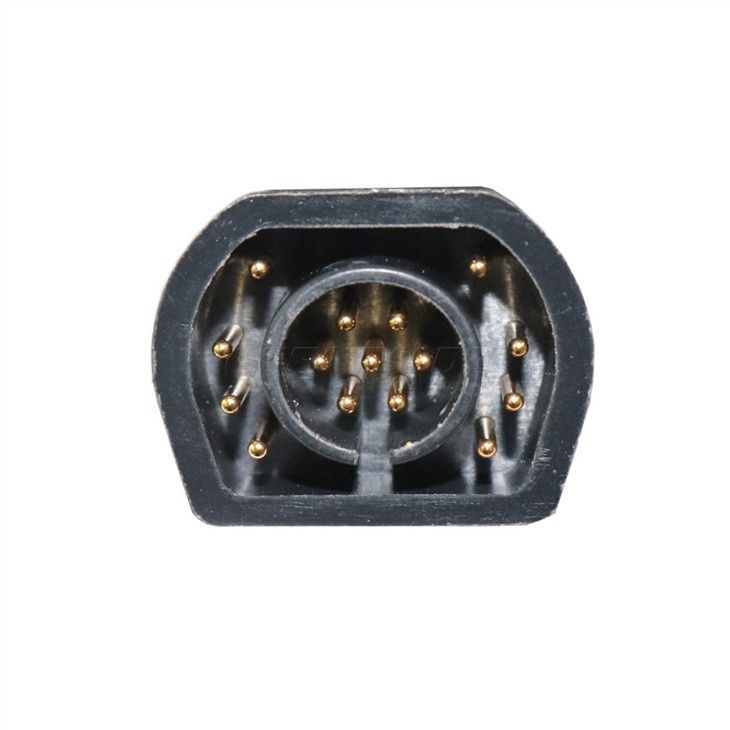

1. Interface: 15 pinos, 10 fios condutores
2. Comprimento: 3,5 m,
3. material: TPU médico
4. Tipo: AHA/IEC, Snap/Clip/din 3.0/banana 4.0 estão disponíveis
3. Garantia: 6 meses
4. Oferecer OEM/ODM
Vantagens do produto:
1. Conector integrado, sólido e fácil de limpar;
2. O código de cores do conector do eletrodo, fácil de ler e usar;
3. Excelente desempenho de blindagem e desempenho anti-interferência, melhor qualidade de sinal.
Foto
Colocação do eletrodo
Dependendo do uso local, os fios condutores de ECG são marcados com determinadas etiquetas. Consulte a tabela a seguir para obter etiquetas e códigos de cores para os diferentes conjuntos de eletrodos.
| Localização | Etiquetas AHA | Etiquetas IEC |
| Braço direito | RA (branco) | R (vermelho) |
| Braço esquerdo | LA (preto) | L (amarelo) |
| Perna direita | RL (verde) | N (preto) |
| Perna esquerda | LL (vermelho) | F (verde) |
| Peito | V1 | C1 |
| Peito | V2 | C2 |
| Peito | V3 | C3 |
| Peito | V4 | C4 |
| Peito | V5 | C5 |
| Peito | V6 | C6 |
A preparação adequada da pele e o uso de eletrodos adequados são muito importantes para uma boa qualidade do sinal.
Se necessário, prepare a pele do paciente para a aplicação do eletrodo:
• Raspar ou aparar o excesso de pelos no local do eletrodo.
• Limpeza da pele oleosa com um pano com álcool.
• Esfregar o local rapidamente para secar.
• Evitar colocar eletrodos sobre tendões e grandes massas musculares.
Coloque os eletrodos no paciente. Todos os eletrodos devem estar conectados.
Ao adquirir o 12-ECG de derivação de pacientes em decúbito dorsal silencioso, recomendamos colocar os eletrodos dos membros em qualquer lugar ao longo dos tornozelos e pulsos. Quando é difícil para o paciente permanecer imóvel devido à
tremores, tremores musculares ou movimento do veículo de transporte, coloque eletrodos de membros no tórax do paciente para obter melhores resultados. (Consulte os dois diagramas a seguir para a colocação dos eletrodos dos membros).
Coloque os eletrodos precordiais sobre o tórax nos seguintes locais:
V1: Quarto espaço intercostal, na margem esternal direita do paciente.
V2: Quarto espaço intercostal, na margem esternal esquerda do paciente.
V3: Quinta costela, entre as derivações V2 e V4.
V4: Quinto espaço intercostal, na linha hemiclavicular do paciente.
V5: Linha axilar anterior esquerda do paciente, no nível horizontal de V4.
V6: linha axilar média esquerda do paciente, no mesmo nível horizontal de V4 e V5
A localização da posição V1 (quarto espaço intercostal) é extremamente importante porque é o ponto de referência para localizar a colocação das derivações V restantes. Para localizar a posição V1:
1. Coloque o dedo em cima da incisura jugular (veja a figura abaixo).
2. Mova o dedo lentamente para baixo cerca de 3,8 centímetros até sentir uma ligeira saliência ou elevação horizontal. Este é o "ângulo de Louis", onde o manúbrio se une ao corpo do esterno.
3. Localize o segundo espaço intercostal no lado direito do paciente, lateral e logo abaixo do "Ângulo de Louis".
4. Mova seu dedo para baixo mais dois espaços intercostais até o quarto espaço intercostal, que é a posição V1.
Observação: ao colocar eletrodos em pacientes do sexo feminino, sempre coloque os eletrodos V3-V6 sob a mama em vez de
do que no peito.
Perguntas frequentes
O que são cabos de ECG?
As derivações de ECG fornecem conexão entre eletrodos aplicados ao paciente e várias unidades de telemetria e monitoramento à beira do leito, permitindo o monitoramento não invasivo de impulsos elétricos gerados pelo coração durante um período de tempo, resultando em um eletrocardiograma.
De que são feitos os cabos de ECG?
Os cabos de ECG e os fios condutores de ECG são feitos com materiais como elastômero termoplástico (TPE), poliuretano termoplástico (TPUA), PVC ou silicone. O TPE tem sido o principal material utilizado devido à sua durabilidade, resistência e compatibilidade, além de proporcionar segurança e conforto aos pacientes.
Qual é a diferença entre ECG e ECG?
Não há diferença entre um ECG e um EKG. Ambos se referem ao mesmo procedimento, porém um está em inglês (eletrocardiograma – ECG) e o outro é baseado na grafia alemã (elektrokardiogramm – EKG). É comum usar o "EKG" alemão nos Estados Unidos porque "ECG" soa muito semelhante a um procedimento diferente chamado EEG.
Um ECG/EKG é um procedimento para registrar a atividade elétrica no coração durante um período de tempo usando eletrodos que são colocados estrategicamente no corpo. O EKG mais comum é chamado de 12-EKG de derivação.
