Descrição dos produtos
MC054-cabo tronco de ECG de derivação 5A/IS5 5-, AHA/IEC, fêmea redonda de 10 pinos, com resistência de 4,7k
Usuário aplicável
- Anestesiologistas e CRNAs gerenciando monitoramento cardíaco perioperatório.
- Enfermeiros e médicos da UTI supervisionando pacientes gravemente enfermos.
- Técnicos biomédicos fazendo manutenção em equipamentos GE Datex Ohmeda S5.
Estrutura Principal
- Extremidade do conector: Conector fêmea de 10 pinos com resistência de 4,7k (lado do monitor GE Datex Ohmeda S5).
- Portas principais: 5 portas-codificadas por cores (RA, LA, LL, RL, V) para eletrodos AHA/IEC.
- Condutores: OFC blindado com medidor 26AWG para relação sinal-/{2}}ruído ideal.
- Jaqueta: Sem látex-, TPU.
Uso pretendido
Projetado para transmitir sinais de ECG de 5- derivações dos eletrodos para monitores GE Datex Ohmeda S5, suportando detecção em tempo real de anormalidades cardíacas, monitoramento de arritmia e avaliação da função cardíaca perioperatória.
Este cabo tronco serve como ponte vital entre os monitores GE Datex Ohmeda S5 e eletrodos de ECG de 5-derivações, traduzindo a atividade elétrica cardíaca em dados clínicos acionáveis. O conector fêmea redondo de 10-pinos (com resistência de 4,7k) trava com segurança nos monitores S5, enquanto as portas de eletrodo AHA/IEC codificadas por cores simplificam a conexão do eletrodo, reduzindo o tempo de configuração em 30% em cenários de anestesia ou UTI.
Especificação Técnica
| Parâmetro | Especificação |
| Modelo não. | MC054-5A/I-S5 |
| Tipo de cabo | Cabo tronco de ECG de 5 derivações (compatível com AHA/IEC) |
| Configuração do conector | Fêmea redonda de 10 pinos (extremidade do monitor GE Datex Ohmeda S5) → 5 portas de chumbo AHA/IEC |
| Resistência | 4,7kΩ (garante compatibilidade de sinal com monitores S5) |
| Comprimento | Personalizável (Padrão: 2,75m) |
| Compatibilidade | Datex-Ohmeda AS/3, CS/3,Cardiocap, Saltite plus, monitor de luz S/5 |
| Quantidade mínima de pedido | 1 unidade |
Características
-
Precisão de resistência de 4,7k
A resistência-incorporada de 4,7kΩ atende aos requisitos de sinal do GE Datex Ohmeda S5, eliminando erros de "condução" e garantindo monitoramento contínuo e confiável durante a cirurgia.
-
10-Confiabilidade da trava-bloqueio do pino
O design de trava segura do conector evita a desconexão acidental durante transferências de pacientes ou mudanças de posição cirúrgica.
-
Conformidade dupla AHA/IEC
As portas-de eletrodos codificadas por cores (RA: branco, LA: preto, LL: vermelho, RL: verde, V: marrom) são compatíveis com os padrões de eletrodos AHA e IEC, simplificando os fluxos de trabalho clínicos globais.
-
Durabilidade de grau-clínico
A capa de PVC resiste a rasgos, degradação química e interferência EMI-ideal para salas de cirurgia e UTIs.
Cenários de aplicação
Indústria Aplicável
- Hospitais e suítes perioperatórias
- Unidades de Terapia Intensiva (UTI)
- Clínicas de anestesia e centros cirúrgicos
- Fornecedores e distribuidores de equipamentos biomédicos
Campos Aplicáveis
- Anestesia: monitoramento-de ECG em tempo real durante anestesia geral para detectar arritmias ou isquemia.
- UTI: Monitoramento contínuo de 5-elevações para pacientes pós-cirúrgicos ou com choque séptico.
- Cirurgia Cardíaca: Avaliação intraoperatória do ritmo cardíaco durante procedimentos de bypass ou válvula.
- Medicina de Emergência: Detecção rápida de arritmia em cenários de trauma ou parada cardíaca.
Propósito
Este cabo serve como linha de segurança de dados cardíacos para monitores GE Datex Ohmeda S5, permitindo:
- Detecção-em tempo real de arritmias-com risco de vida (por exemplo, taquicardia ventricular) durante a cirurgia.
- Avaliação de isquemia miocárdica em pacientes de alto-risco (por exemplo, aqueles com DAC).
- Cumprimento dos protocolos de monitoramento perioperatório para garantir a segurança do paciente.

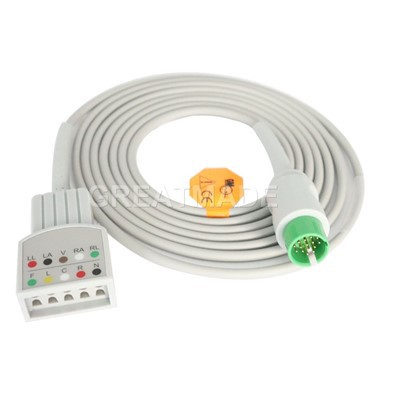

Fotos
Método de uso
- Inspeção pré-de usoVerifique se o cabo está danificado (pinos desgastados e tortos). Certifique-se de que o resistor de 4,7kΩ esteja intacto (teste com um multímetro, se necessário).
- Conecte-se ao monitorAlinhe o conector de 10 pinos com a porta de ECG do GE Datex Ohmeda S5 e empurre até que a trava faça um clique.
- Anexe eletrodosConecte 5-eletrodos AHA/IEC às portas codificadas por cores-do cabo e, em seguida, aplique os eletrodos ao paciente (de acordo com as diretrizes clínicas: RA - Braço Direito, LA - Braço Esquerdo, LL - Perna Esquerda, RL - Perna Direita, V - V4).
- Ligue e verifiqueLigue o monitor. Confirme se todas as cinco derivações exibem formas de onda claras e-livres de artefatos. Ajuste a tensão do cabo para evitar puxar os eletrodos.
Resumo
Cabo tronco ECG de 5 derivações para GE Datex Ohmeda S5
Este cabo tronco de ECG é mais do que uma conexão-ele é um guardião da segurança cardíaca perioperatória. Com precisão de 4,7kΩ, compatibilidade AHA/IEC e integração-perfeita da GE, ele garante que os médicos obtenham os dados de ECG precisos necessários para navegar em cenários-de alto risco cirúrgicos e de cuidados intensivos. Apoiado por nossa experiência em engenharia, rigorosos controles de qualidade e certificações globais, é a escolha confiável para hospitais, centros cirúrgicos e distribuidores que priorizam a excelência em monitoramento cardíaco.
Se você precisa equipar uma sala de cirurgia ou fornecer uma frota de carrinhos de anestesia móveis, nossos pedidos flexíveis, prazos de entrega rápidos (5 a 7 dias) e qualidade inabalável nos tornam seu parceiro ideal em conectividade médica.
Por que nos escolher?
- Engenharia de Precisão:Corresponde ao desempenho OEM da GE Datex Ohmeda por uma fração do custo.
- Personalização:Aceite MOQs tão baixos quanto 5 unidades e ofereça comprimentos/resistências personalizados para necessidades clínicas exclusivas.
- Suporte global:Distribuidores na Europa, América do Norte e Ásia com equipes técnicas locais.
Tag: Cabo tronco ecg de 5 derivações para ge datex ohmeda s5, China, fabricantes, personalizado, em massa, comprar desconto, preço baixo, alta qualidade
