O padrão chaveado Série B LH-FGG/EGG
A característica desta série de conectores é um sistema de chaveamento que permite maior densidade de contato e evita todos os erros de alinhamento. As várias alternativas de codificação evitam o cruzamento indesejado de conectores semelhantes. Também é possível usar contatos crimpados para reduzir o tempo de montagem do cabo. Essas séries de conectores incluem a faixa 0B a 5B, bem como 00 multipolo e 2G (versão abreviada da série 2B), alguns modelos à prova de vácuo também estão disponíveis.
Para aplicações que exigem travamento Push-Pull rápido e seguro, o JH-EGG da Série B oferece um conector multipolar circular flexível, útil, robusto e confiável.
O sistema de travamento automático permite que o conector seja acoplado simplesmente empurrando o plugue axialmente no soquete.
Depois de firmemente travada, a conexão não pode ser quebrada puxando o cabo ou qualquer outro componente que não seja a manga de liberação externa.
Tornando-o uma escolha ideal para processos de fabricação e teste de semicondutores, teste e medição, instrumentação, dispositivos médicos, pesquisa e aplicações de áudio/vídeo.
PRINCIPAIS CARACTERÍSTICAS:
Os conectores da série B fornecem os seguintes recursos principais:
– segurança do sistema de travamento automático Push-Pull – tipos multipolares 2 a 64 contatos
– solda, crimpagem ou contatos de impressão (retos ou cotovelo) – alta densidade de embalagem para economia de espaço
– Triagem de 360 graus para blindagem EMC completa. – sistema de chaveamento (tecla padrão «G»)
– várias opções de chave para evitar o cruzamento de conectores semelhantes para alinhamento do conector
Seção de Peça Mostrando Componentes Internos
| NÃO. |
soquete fixo |
Plugue reto |
| 1. |
escudo exterior |
escudo exterior |
|
2. |
coroa de aterramento |
manga de trava |
| 3. |
anel de retenção |
porca de pinça |
|
4. |
porca hexagonal |
portador de inserto dividido |
| 5. |
arruela de travamento |
isolante |
| 6. |
isolante |
contato masculino |
| 7. |
contato feminino |
pinça |
Características técnicas
Mecânica e Climática
Características Valor Padrão
Endurance >5000 ciclos IEC 60512-5 teste 9a
Umidade de até 95 por cento a 60 graus C
Faixa de temperatura - 55 graus C, mais 250 graus C
Resistência à vibração 10-2000 Hz, 15 g IEC 60512-4 teste 6d
Resistência ao choque Resistência ao choque IEC 60512-4 teste 6c
Teste de corrosão por névoa salina > 144h IEC 60512-6 teste 11f
Índice de proteção (acoplado) IP50 IEC 60529
Categoria climática 55/175/21 IEC 60068-1
Elétrico
Características Valor Padrão
blindagem at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Os vários testes foram realizados com pares de conectores JH-FGG e JH-EGG, com casco de latão cromado e isolador PEEK.

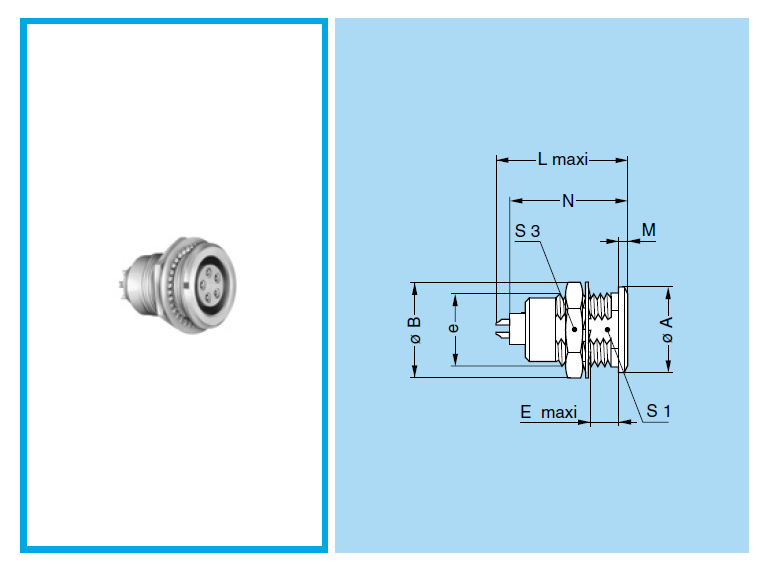

Soquete Fixo Fêmea JH-EGG Série B
JH-OVO Soquete fixo, porca de fixação, chave (G) ou chaves (A…M e R)
| Referência | Dimensões (mm) | |||||||||
| Modelo | Série | A | B | e | E | L | M | N | S1 | S3 |
| JH-OVO | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-OVO | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-OVO | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-OVO | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-OVO | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-OVO | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-OVO | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
Detalhes

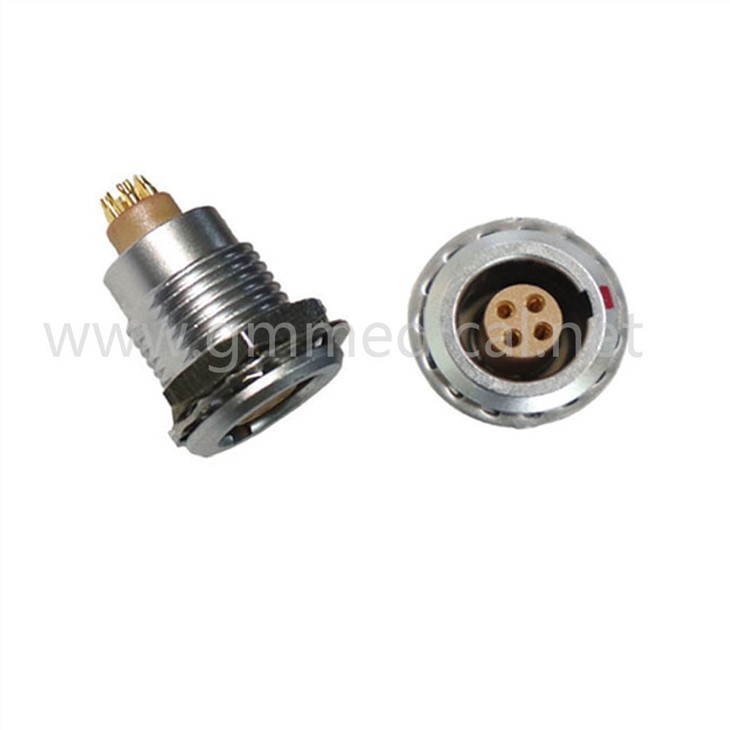

Nome do produto: Soquete fixo do conector multipolar de travamento automático push pull
Origem: China Marca: Greatmade Tipo: push pull circular
Ambiente: Interior Gênero: Feminino/Masculino Tratamento de Superfície: Cromado Pérola
Pino: 2 a 16 pinos Grau IP: IP50 Tipo de contato: Solda
Tratamento de contato:Banhado a ouro Resistência:Acima de 5000 vezes push-pull Material da caixa:Latão cromado
Material do Isolador: PPS Aplicação: Automotivo/Comunicação/Indústria/Display LED
