O padrão chaveado Série B LH-FGG
A característica desta série de conectores é um sistema de chaveamento que permite maior densidade de contato e evita todos os erros de alinhamento. As várias alternativas de codificação evitam o cruzamento indesejado de conectores semelhantes. Também é possível usar contatos crimpados para reduzir o tempo de montagem do cabo. Essas séries de conectores incluem a faixa 0B a 5B, bem como 00 multipolo e 2G (versão abreviada da série 2B), alguns modelos à prova de vácuo também estão disponíveis.
O JH-FGG da Série B oferece um conector multipolar circular flexível, prático, durável e confiável para aplicações que precisam de travamento Push-Pull rápido e seguro.
O sistema de travamento automático permite que o conector seja acoplado simplesmente empurrando o plugue axialmente no soquete.
Depois de firmemente travada, a conexão não pode ser quebrada puxando o cabo ou qualquer outro componente que não seja a manga de liberação externa.
Tornando-o uma escolha ideal para processos de fabricação e teste de semicondutores, teste e medição, instrumentação, dispositivos médicos, pesquisa e aplicações de áudio/vídeo.
PRINCIPAIS CARACTERÍSTICAS:
Os conectores da série B fornecem os seguintes recursos principais:
– segurança do sistema de travamento automático Push-Pull – tipos multipolares 2 a 64 contatos
– solda, crimpagem ou contatos de impressão (retos ou cotovelo) – alta densidade de embalagem para economia de espaço
– Triagem de 360 graus para blindagem EMC completa. – sistema de chaveamento (tecla padrão «G»)
– várias opções de chave para evitar o cruzamento de conectores semelhantes para alinhamento do conector
Seção de Peça Mostrando Componentes Internos
| NÃO. |
soquete fixo |
Plugue reto |
| 1. |
escudo exterior |
escudo exterior |
|
2. |
coroa de aterramento |
manga de trava |
| 3. |
anel de retenção |
porca de pinça |
|
4. |
porca hexagonal |
portador de inserto dividido |
| 5. |
arruela de travamento |
isolante |
| 6. |
isolante |
contato masculino |
| 7. |
contato feminino |
pinça |
Características técnicas
Mecânica e Climática
Características Valor Padrão
Endurance >5000 ciclos IEC 60512-5 teste 9a
Umidade de até 95 por cento a 60 graus C
Faixa de temperatura - 55 graus C, mais 250 graus C
Resistência à vibração 10-2000 Hz, 15 g IEC 60512-4 teste 6d
Resistência ao choque Resistência ao choque IEC 60512-4 teste 6c
Teste de corrosão por névoa salina > 144h IEC 60512-6 teste 11f
Índice de proteção (acoplado) IP50 IEC 60529
Categoria climática 55/175/21 IEC 60068-1
Elétrico
Características Valor Padrão
blindagem at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Os vários testes foram realizados com pares de conectores JH-FGG e JH-EGG, com casco de latão cromado e isolador PEEK.
Plugue Reto Macho JH-FGG Série B
JH-FGG Plugue reto, chave (G) ou chaves (A…M e R),pinça de cabo
| Referência | Dimensões (mm) | |||||
| Modelo | Série | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
JH-FGG Bujão reto, chave (G) ou chaves (A…M), pinça de cabo eporca para encaixar um alívio de dobra
| Referência | Dimensões (mm) | |||||
| Modelo | Série | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
Detalhes

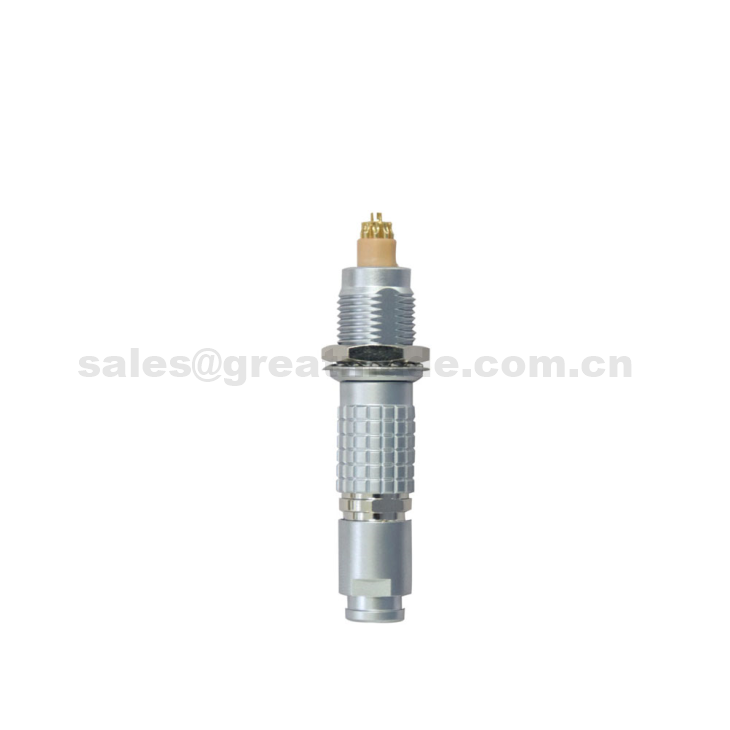

Nome do produto: Conector de plugue reto multipolar de travamento automático push pull
Origem: China Marca: Greatmade Tipo: push pull circular
Ambiente: Interior Gênero: Feminino/Masculino Tratamento de Superfície: Cromado Pérola
Pino: 2 a 16 pinos Grau IP: IP50 Tipo de contato: Solda
Tratamento de contato:Banhado a ouro Resistência:Acima de 5000 vezes push-pull Material da caixa:Latão cromado
Material do Isolador: PPS Aplicação: Automotivo/Comunicação/Indústria/Display LED
Embalagem
1 conector PCS em um saco PE
50-100 Conectores PCS em uma pequena caixa/cartoon
- Porto: Shenzhen, China
Perguntas frequentes
Q1: Como funciona um conector push pull?
Os conectores push-pull evitam com sucesso desconexões acidentais por meio do uso de um mecanismo forte e autotravante que permite que o conector seja acoplado empurrando o plugue no soquete. No entanto, a conexão não pode ser quebrada simplesmente puxando-a.
Q2: você pode produzir pedidos de produtos personalizados? Pedidos OEM ou ODM?
Claro. Com experiência em fabricação de OEM e ODM, somos capazes de fornecer a você soluções completas de conectores personalizados.
Q3: você fornece amostra grátis?
Não, e você precisa pagar a taxa de entrega.
Q4: Como você transporta as mercadorias?
Conforme nossa demanda clentele, pode ocorrer por frete AÉREO/MARÍTIMO/Entrega expressa (DHL/UPS/FEDEX, por exemplo).
Tag: PUSH PULL AUTO-BLOQUEIO MULTIPOLE PLUG CONNECTOR RETO, China, fabricantes, personalizados, a granel, comprar com desconto, preço baixo, alta qualidade
