Descrição dos produtos
The Circular Push-Pull Connector, Fixed Receptacle is a high-performance circular push-pull connector engineered for precision signal transmission in demanding environments. Designed as a fixed receptacle, this model combines robust mechanical construction with versatile electrical capabilities, making it suitable for medical, industrial, and aerospace applications.
Greatmade Parte No .: JH-ECG .2 B . x 10. cll
OEM parte no .: ECG .2 b . x 10. cll
Descrição
Tipo: Receptáculo corrigido, montagem em painel traseiro, push-pull-letting (sem ferramentas, conexão segura) .
Elétrica: 1 coaxial (rf) + 10 contatos de baixa tensão (potência/dados); 7a por contato, 0 . 95kv TOLTAGE DE TESTE.
Mecânico: Moradia de latão banhada ao cromo, componentes níquel; codificação de chave única (alfa =0) para anti-misalignamento; compacto (m15x1 . 0 thread, 15.79g).
Ambiente: -55 grau para +250 grau (curto prazo); Proteção de poeira IP50; 5, 000 ciclos de acasalamento; EMI Escudo (maior ou igual a 75dB a 10MHz, maior ou igual a 40dB a 1GHz) .

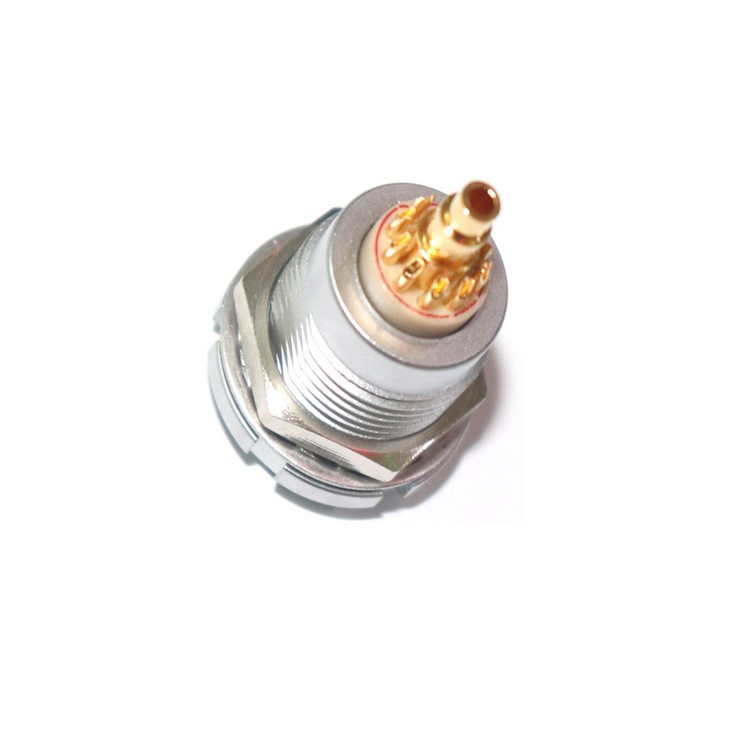

Conector Circular Push-Pull, receptáculo fixo
Série 2b, 10+1 soquete feminino coaxial
especificação
| Categoria | Detalhe |
| Nome do produto | Soquete de metal |
| Tipo de produto | Conector/ soquete circular de push push |
| OEM parte no . | ECG .2 b . x 10. cll |
| Gênero | Padrão |
| Soquete/ receptável | Montado traseiro do painel de soquete/ receptáculo |
| Sistema de travamento | Push-pull |
| Número de contatos | 10 contato |
| Tamanho da concha | 2B |
| Corrente classificada | 7A |
| Estilo de terminação | Solda |
| Tipo de contato | 1 coaxial + 10 contatos de baixa tensão |
| Bloqueio | Push-pul-latching |
| Material | Habitação de latão banhada por cromo, contatos niquelados |
| Temperatura | -55 grau para +250 grau (curto prazo) |
| Shirlding | Maior ou igual a 75 dB a 10 MHz; Maior ou igual a 40 dB em maior ou igual a 1 ghz |
Recursos do produto
- Design de contato híbrido: Integra contatos coaxiais e de baixa tensão para transmissão simultânea de sinais de RF e potência/dados .
- Sistema de travamento push-pull: Ativa conexões rápidas e seguras com feedback audível/tátil, reduzindo o tempo de instalação .
- Codificação com chave: O mecanismo de alinhamento de chave única elimina riscos de mismismo, críticos para aplicações de precisão .
- Construção robusta: Materiais resistentes à corrosão e tolerância de alta temperatura garantem confiabilidade em condições adversas .
- Layout de alta densidade: 11 contatos em um fator de forma compacto, otimizando o espaço em sistemas complexos .
Perguntas frequentes
P: Qual é o objetivo principal da codificação com chave?
R: A codificação de chave única garante o alinhamento correto entre o plugue e o receptáculo, impedindo que os danos sejam acasalados inadequados .
P: Este conector pode lidar com sinais de alta frequência?
R: Sim, o contato coaxial foi projetado para aplicativos de RF, com desempenho de blindagem maior ou igual a 40 dB a 1 GHz .
P: É adequado para uso ao ar livre?
R: Não, a classificação IP50 fornece proteção contra poeira, mas não resistência à água . é recomendada para ambientes internos ou protegidos .
P: Qual é o diâmetro máximo do cabo que ele pode acomodar?
A: Ele suporta cabos jaquetos com um diâmetro externo que varia de 2 . 00–13,60 mm.
P: Exige ferramentas especializadas para instalação?
R: Não, o mecanismo push-pull permite acasalamento e demolição sem ferramentas, aprimorando a conveniência do usuário .
Áreas de aplicação
-
Equipamento médico: Ideal para máquinas de ECG, monitores de pacientes e dispositivos de diagnóstico que requerem conexões de sinal seguras e de baixo ruído .
-
Automação industrial: Usado em instrumentos de teste, ferramentas de fabricação de semicondutores e robótica para transmissão confiável de energia e dados .
-
Aeroespacial e Defesa: Adequado para aviônicos, veículos aéreos não tripulados (UAVs) que precisam de conectores resistentes à vibração .
-
Eletrônica profissional: Sistemas de áudio de alta fidelidade, dispositivos de gerenciamento de energia e equipamentos de comunicação .
Fotos
