Descrição dos produtos
Os conectores de inserção escalonada de brass da série S é um conector de alto desempenho, projetado para aplicações de energia em PCBs automotivos . feitos de latão premium, apresenta uma inserção exclusiva, garantindo excelente condutividade e dura . este Connector interno - Connectores com seleções com automóveis Hosteres.}} - Connectores internos - Connectores com automóveis Helf PCBs .
Greatmade Parte No .: JH-nr .2 S .304. Bll
OEM parte no .: ern .2 s .304. Bll

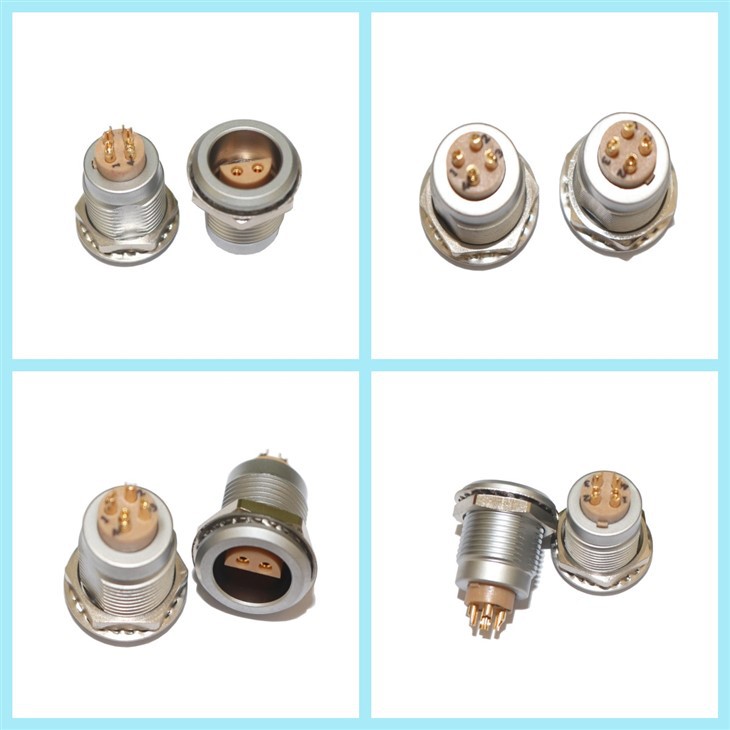

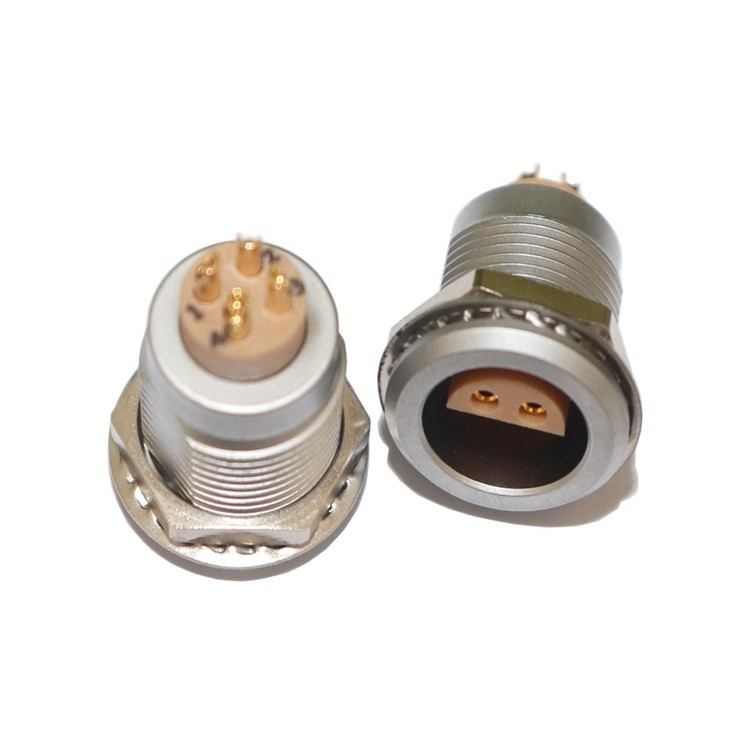

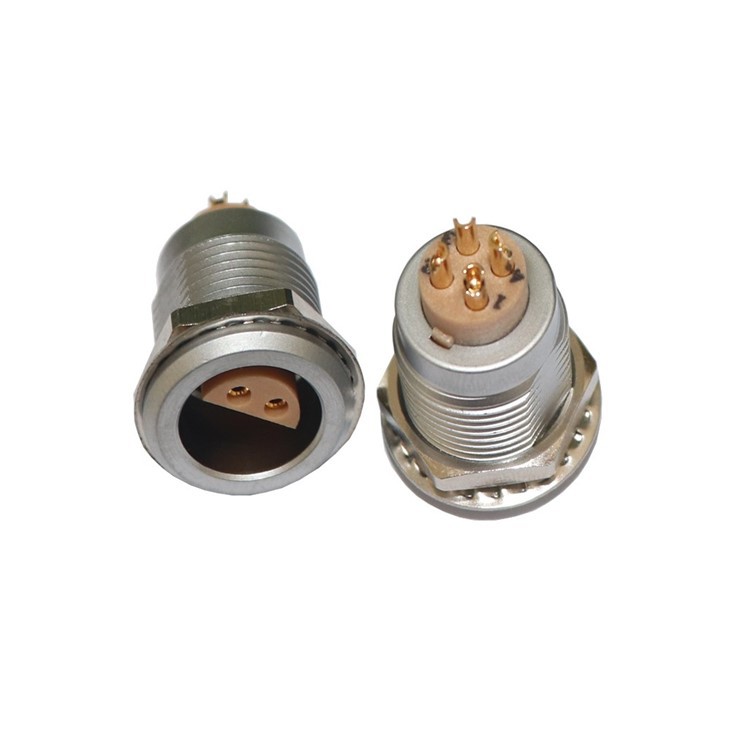

S Série Brass Interior Inserir conectores
Compatível com uma ampla gama de componentes elétricos automotivos e designs de PCB .
Atende à indústria - Requisitos padrão para interfaces de energia e conexão de sinal automotivas .
especificação
| Nome do produto | Soquete de metal |
| Tipo de produto | Conector/ soquete circular de push push |
| Soquete/ receptáculo | Soquete/ receptáculo - painel fixo montado |
| Sistema de travamento | Push-pull |
| Número de contatos de baixa tensão | 4 |
| Tamanho | 2S |
| Parte de correspondência sugerida | Ffp .2 s .304. blal62z |
| Série de produtos | Série S, inserção de escalonamento S-Indoor |
| Avaliação | Uso interno em ambientes automotivos |
| Tensão nominal | 500V (AC/DC) |
| Corrente classificada | 30A |
| Resistência ao contato | Menor ou igual a 5mΩ |
| Resistência ao isolamento | Maior ou igual a 1000mΩ a 500V DC |
| Dielétrico suporta tensão | 1500V (CA) por 1 minuto |
| Frequência operacional | Dc - 10 MHZ (adequado para transmissão de sinal de potência e baixa - frequência) |
| Força de inserção | Força de inserção: menor ou igual a 80n |
| Força de extração | Força de extração: maior ou igual a 20N |
| Ciclos de acasalamento | Mínimo 500 ciclos sem degradação significativa do desempenho |
| Resistência à vibração | Resistir à amplitude de 1,5 mm, 10 - 2000 hz de faixa de frequência |
| Resistência ao choque | Aceleração de 50g, duração de 11ms |
Temperatura operacional: - 40 grau para + 85 grau
Temperatura de armazenamento: - 50 grau para + 100 grau
Resistência à umidade: 10% - 95% umidade relativa (não -condensação)
Proteção de entrada: IP40 (protegido contra objetos sólidos maiores que 1,0 mm)
Recursos do produto
-
Construção de latão:O Brass fornece grande condutividade, corta a perda de energia e oferece alta resistência, vibrações automotivas duradouras, mudanças de temperatura e tensão mecânica .
-
Inserção de pisada:Conexões precisas de PCB com alinhamento preciso de pinos, reduzindo erros de varredura e aprimorando a confiabilidade .
-
Uso interno:Executa bem em várias condições automotivas internas, garantindo a operação estável .
-
High - Current:Transfere correntes altas com segurança para energia - peças automotivas famintas .
-
Compactar:Pequeno e leve, facilmente se encaixando no espaço - PCBs automotivos restritos .
Vantagens do produto
- Confiabilidade:O design de inserção de latão e escalonamento garante conexões longas e duradouras, reduzindo falhas e manutenção elétricas .
- Eficiência:A alta condutividade maximiza a transferência de energia, otimizando o uso de energia e beneficiando a duração da bateria dos EVs .
- Compatibilidade:Atende às necessidades automotivas de PCB, integrando -se facilmente aos designs existentes, nenhuma grande engenharia necessária .
- Custo - Eficácia:O desempenho confiável corta os riscos de falha, e sua vida longa com baixa manutenção economiza custos .
Áreas de aplicação
- EVs: usado no gerenciamento da bateria para controlar o fluxo de energia e em transferência elétrica para transferência de energia motor .
- Veículos híbridos: integra sistemas elétricos de motores, motores e baterias para compartilhamento de energia eficiente .
- Infotainamento automotivo: poderes grandes - exibições de tela e sistemas de áudio, garantindo transmissão de sinal estável .
- ADAS: fornece energia e conexões confiáveis para radar, câmeras e lidar, aprimorando a segurança do veículo .
Instruções de uso
- Distribuição de energia: O JH-IRN .2 S .304. Bll Connector distribui a energia de fontes de veículos como baterias para PCBs e componentes .
- Transmissão de sinal: Ele também envia sinais de controle entre PCBs, coordenando sistemas automotivos .
- Interconexão de componente: Atua como um link -chave, conectando componentes elétricos a PCBs para operação harmoniosa do sistema .
